DIY Oprava Displeje iPhone 4 CDMA: Kompletní Průvodce

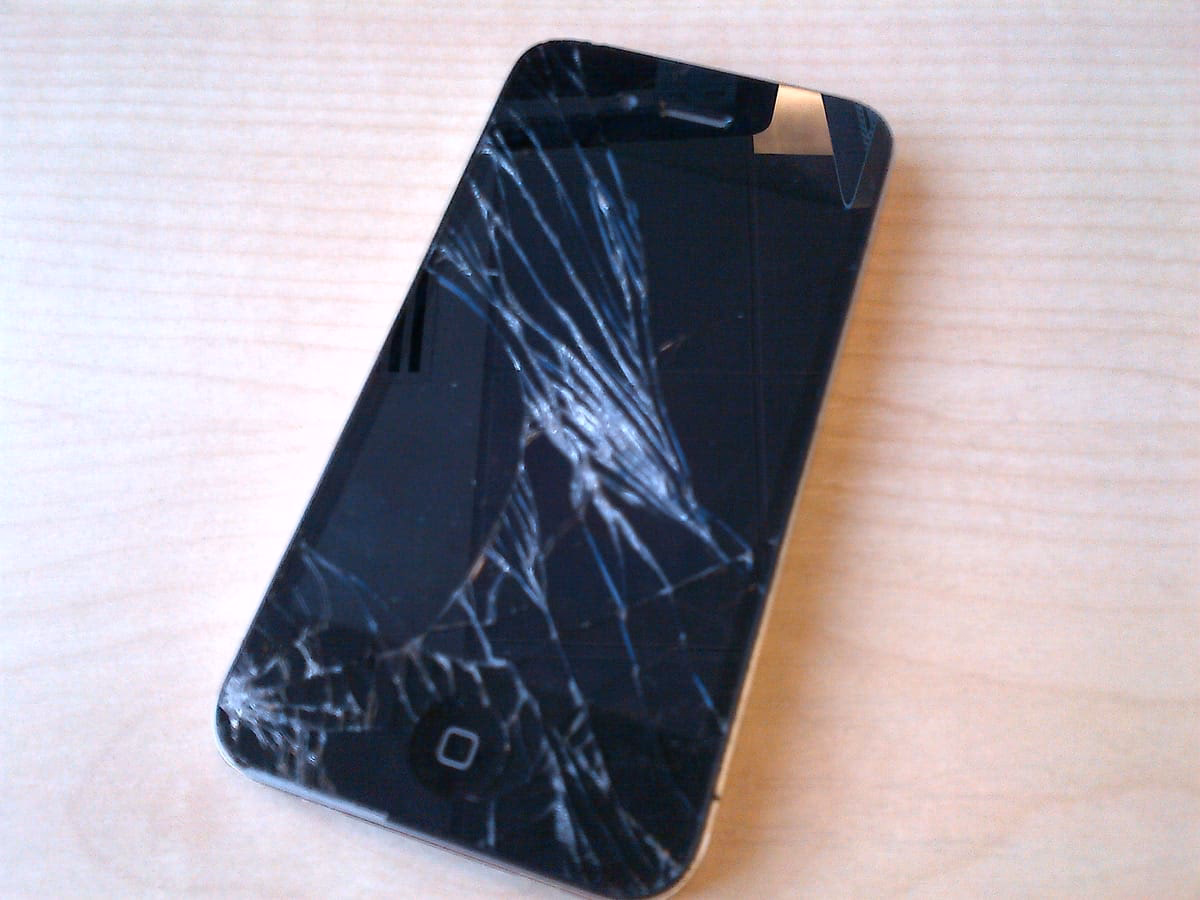

Váš iPhone 4 CDMA už není, co býval? Prasklý displej nebo nereagující dotyková plocha mohou být frustrující. Zatímco profesionální oprava může být nákladná, existuje alternativa, která vám ušetří peníze a zároveň vám dodá pocit uspokojení z dobře vykonané práce: oprava displeje svépomocí. Přestože se jedná o jednu z náročnějších oprav pro iPhone 4, s trochou trpělivosti a správným nářadím je to zcela proveditelné. Tento článek vás provede celým procesem, od odstranění zadního krytu až po instalaci nového displeje, a ukáže vám, jak oživit váš milovaný iPhone.

Důležité Upozornění a Zřeknutí se Odpovědnosti

Než se pustíte do jakékoli opravy, je nezbytné si uvědomit několik klíčových bodů. Otevření vašeho zařízení za účelem provedení jakékoli opravy nebo úpravy může a pravděpodobně zruší vaši záruku Apple. Ani my ani žádná jiná strana nemůže být zodpovědná za jakékoli poškození, které můžete svému zařízení způsobit. Pokud se necítíte s otevíráním zařízení pohodlně nebo si nejste jisti svými schopnostmi, raději to nedělejte a zvažte profesionální servis. Při provádění opravy na jakémkoli zařízení buďte extrémně opatrní a opatrní. Tato oprava je poměrně složitá a vyžaduje pečlivost a přesnost. Nezapomeňte, že tato příručka se striktně zaměřuje na CDMA model iPhone 4 (v USA to znamená Verizon nebo Sprint) a existují vnitřní rozdíly mezi modely GSM a CDMA.

Co budete potřebovat pro výměnu displeje iPhone 4 CDMA

Pro úspěšnou výměnu displeje budete potřebovat specifické nástroje a náhradní díly. Doporučujeme používat pouze kvalitní a originální díly od renomovaného dodavatele. Zde je seznam toho, co budete potřebovat:

• Náhradní displej (kompletní sestava LCD a digitizéru)
• 5bodový bezpečnostní šroubovák (Pentalobe)
• Standardní křížový šroubovák #000 (Phillips)
• Plastový spudger (páčidlo)
• Žiletka nebo ostrý nůž (pro uvolnění lepidla)
• Nástroj iSesamo (není nezbytný, ale velmi užitečný pro uvolňování kabelů a lepidla)

Přípravné Kroky Před Demontáží

Než začnete s jakoukoli demontáží, je klíčové provést několik přípravných kroků, abyste minimalizovali riziko poškození a zajistili hladký průběh opravy.

Vypněte svůj iPhone 4

Před jakoukoli opravou vždy vypněte své zařízení, než začnete odstraňovat jakékoli šrouby nebo díly. Tím se zabrání zkratu a poškození vnitřních komponent.

Organizace šroubů: Klíč k úspěchu

Toto je jeden z nejdůležitějších tipů pro jakoukoli opravu elektroniky. Je naprosto zásadní, abyste si pamatovali, odkud jste jaký šroub vyjmuli, protože mají různé velikosti a délky. Položte je do uspořádání, kterému budete rozumět a které si zapamatujete. Mnoho opravářů si je rozkládá na podložce ve stejném uspořádání, v jakém byly v zařízení. Pokud se šrouby pomíchají, může být velmi obtížné zjistit, kam který patří, a pokus o vložení šroubu nesprávné velikosti do nesprávného otvoru může poškodit závity nebo komponenty. Pečlivá organizace šroubů vám ušetří spoustu času a frustrace při opětovné montáži.

Demontáž Zadního Krytu

Prvním krokem k přístupu k vnitřním komponentům je odstranění zadního krytu vašeho iPhone 4. Tento krok je relativně jednoduchý, ale vyžaduje přesnost.

Nejprve odstraňte dva šrouby konektoru doku, které se nacházejí na spodní straně vašeho iPhone 4, po stranách nabíjecího portu. Pro tento účel použijte 5bodový bezpečnostní šroubovák, protože všechny verze CDMA iPhone 4 mají v konektoru doku bezpečnostní šrouby.

Jakmile jsou šrouby odstraněny, jednoduše posuňte zadní kryt nahoru směrem k horní části telefonu. Měl by se lehce uvolnit a poté jej můžete opatrně zvednout. Odložte zadní kryt a dva šrouby konektoru doku na bezpečné místo, nejlépe do uspořádání, které si pamatujete.

Podrobná Demontáž Vnitřních Komponent

S odstraněným zadním krytem se nyní dostaneme k dalším vnitřním komponentám, které je nutné demontovat, abychom se dostali k displeji.

Vyjmutí Baterie

Pro odstranění baterie musíte nejprve vyjmout šroub #00, který drží kovovou sponu baterie na místě. Tento šroub se nachází vlevo dole od baterie.

Kovová spona na baterii ji připojuje k logické desce. Budete muset tuto sponu zvednout pomocí plastového páčidla. Jednoduše vsuňte konec páčidla pod sponu a jemně ji zvedněte, dokud se neuvolní z logické desky.

Pro samotné vyjmutí baterie nedoporučujeme používat plastový tahací jazýček, pokud je přítomný. Pod baterií je poměrně silné lepidlo a jazýček se obvykle utrhne, nebo byste mohli ohnout baterii. Místo toho veďte páčidlo podél pravé strany baterie a takto narušte lepidlo. Jakmile je baterie uvolněna z lepidla, můžete ji vytáhnout z telefonu. Nejsou zde žádné další konektory, které by ji držely.

Během práce na iPhone 4 je vhodné sklopit plastový jazýček baterie (pokud ho používáte) přes baterii, aby vám nepřekážel při demontáži ostatních dílů. Není to nezbytné, ale je to praktické.

Odstranění Uzemňovacího Klipu

Vlevo od místa, kde jste odpojili baterii, uvidíte další šroub držící uzemňovací klip přes anténu. Budeme ho muset odstranit.

Odšroubujte jeden šroub, který drží uzemňovací klip na místě, pomocí křížového šroubováku #00. Poté opatrně zvedněte uzemňovací klip ze zařízení. Je velmi malý, takže dejte pozor, abyste ho neztratili nebo nezašantročili.

Demontáž Krytu Dokovacího Konektoru a Odpojení Kabelu

Nad dokovacím konektorem se nachází štít, který je držen dvěma šrouby a kryje kabel dokovacího konektoru. Odstraňte oba šrouby, které ho drží na místě, a odložte štít a šrouby stranou, opět si pamatujte, odkud pocházely.

Dále použijte páčidlo k zvednutí samotného kabelu dokovacího konektoru. Buďte opatrní, protože kabel je také držen lepidlem. Jemně odlepte lepidlo, abyste kabel uvolnili.

Odpojení Antény od Logické Desky

Pod místem, kde jste odstranili uzemňovací klip, uvidíte malý kruhový kabel. Toto je anténní kabel. Budete ho muset odpojit od logické desky.

Vezměte okraj páčidla a jemně zvedněte kruhovou hlavu, abyste ji odpojili od logické desky.

Všimnete si, že kabel je omotán kolem některých kovových držáků. Jen ho jemně vyveďte z držáků pomocí páčidla a prstu. Je připojen k sestavě reproduktoru. Jakmile ho vyvedete z držáků, můžete ho prozatím nechat tam, kde je.

Demontáž Horního Štítu Logické Desky

Existuje 5 šroubů, které drží štít logické desky na místě, plus jeden další šroub (číslo 6) napravo. Odstraňte všech 6 šroubů, které drží štít na místě. Ujistěte se, že si pamatujete, ze kterých otvorů pocházely, protože šrouby mají různé velikosti. Nejlepší je je uspořádat ve tvaru, ve kterém byly na logické desce, se štítem vedle nich.

Dále musíte odstranit štít. Ve štítu je zabudován malý klip, který ho drží na místě. Uchopte štít nahoře, kde byl horní šroub, a jemně zvedněte a zatlačte dolů. Spodní zářez se uvolní a měli byste být schopni štít jemně zvednout ze zařízení.

Odstranění Uzemňovacího Klipu WiFi Antény

Vracíme se ke šroubu číslo 6, který jsme odstranili dříve. Pod ním je klip. Jemně ho odstraňte pomocí páčidla.

Pod ním najdete křížový šroub. K němu se vrátíme za chvilku.

Odpojení 7 Kabelů od Logické Desky

Zvedněte všechny označené kabely jemným zvednutím pomocí páčidla.

Dále opatrně vyjměte kameru ze zařízení. Všimněte si, že je zde malý jazýček, který je umístěn pod kabely LCD a digitizéru vpravo.

Věnujte velkou pozornost směru, ve kterém se kabely zvedají. Kabel nejvíce vpravo se zvedne v opačném směru než ostatní.

Vyjmutí Logické Desky

Pro odstranění logické desky budete muset vyjmout 5 šroubů. Tři je třeba odstranit plochým šroubovákem, zatímco zbylé dva odstraníte křížovým šroubovákem #00. Odstraňte šrouby označené 1-3 pomocí plochého šroubováku. Ujistěte se, že si pamatujete, kam který patří, protože hlavičky jsou trochu odlišné. Nyní odstraňte šrouby 4 a 5 pomocí šroubováku #00. Všimněte si, že šroub označený číslem 5 bude mít pod sebou malý zlatý uzemňovací klip pro kameru. Ujistěte se, že ho neztratíte a uschovejte ho pro opětovnou montáž.

Nyní byste měli být schopni vyjmout logickou desku. Držte ji dole a jemně ji vytáhněte nahoru. Druhou rukou zvedám nahoře, kde byla zadní kamera.

Všimněte si, že na horní části logické desky je malý gumový díl. Budete ho potřebovat pro opětovnou montáž, takže se ujistěte, že nespadne. Pokud ho ztratíte, můžete mít problémy s WiFi nebo příjmem signálu.

Odstranění Sestavy Reproduktoru

Pro odstranění sestavy reproduktoru musíte odstranit dva šrouby #00. Jsou umístěny vpravo a vlevo od sestavy reproduktoru. Levý šroub bude mít pod sebou malý trojúhelníkový plastový distanční prvek. Odložte ho stranou se šroubem pro opětovnou montáž. Pokud ho ztratíte, vaše sestava reproduktoru nebude sedět správně.

Jemně zvedněte sestavu reproduktoru ze zařízení a odložte ji stranou.

Demontáž Sestavy Vibrátoru

Sestava vibrátoru v CDMA iPhone 4 je držena pouze lepidlem. Použijte páčidlo k jemnému zvednutí z rámu zařízení. Jen dejte pozor, abyste ji neohnuli. Dále jemně zvedněte sestavu vibrátoru ze zařízení.

Odstranění 4 Šroubů v Každém Rohu

Celkem je 10 šroubů, které připevňují sestavu LCD/digitizéru vašeho iPhone 4 k rámu. 4 v rozích je třeba úplně odstranit. Všechny jsou šrouby #00.

První dva jsou umístěny v horním pravém a levém rohu. Můžete si všimnout, že šroub v levém horním rohu má přes sebe černou pásku. Pokud ano, budete ji muset odlepit.

Poslední 2 jsou v levém a pravém dolním rohu. Zde nejsou žádné triky. Prostě je odstraňte. Všechny čtyři šrouby mají stejnou velikost, takže je můžete držet pohromadě.

Uvolnění Zbývajících 6 Šroubů

Existuje dalších šest šroubů s podložkami, které drží sestavu LCD/digitizéru. Podél levé a pravé strany telefonu uvolněte všech šest šroubů asi o 2,5 otáčky každý. Můžete je odstranit, pokud chcete, ale vždy jsem zjistil, že je poměrně obtížné je vrátit zpět. Povolení funguje stejně dobře.

Demontáž Poškozené LCD a Digitizérové Sestavy z Vašeho iPhonu

Zde to může být trochu složité. Váš displej je držen nejen 10 výše zmíněnými šrouby, ale také silným lepidlem. Budete muset toto lepidlo narušit, abyste mohli přední panel odstranit.

Držte svůj iPhone v jedné ruce tak, aby displej směřoval k vám. Začněte v levém horním rohu a veďte páčidlo nebo žiletku mezi rámem a předním panelem. Budete muset páčit poměrně silně, abyste narušili lepidlo. Buďte opatrní v oblasti přední kamery a reproduktoru.

Dále přesuňte páčidlo nebo žiletku na spodní část zařízení a udělejte totéž, pracujte kolem dokola, dokud se lepidlo nenaruší a přední panel se nezačne uvolňovat. Pokud je váš displej prasklý, mohou se odlomit další kousky skla. To je naprosto normální.

Pro úplné odstranění předního panelu – začněte nahoře u vašeho iPhonu a jemně vytáhněte sestavu od rámu. Buďte opatrní, aby se kabely LCD a digitizéru proklouzly otvorem v rámu, aniž by se zachytily.

Přípravy na Opětovnou Montáž

Než začnete s opětovnou montáží, je několik důležitých kroků, které musíte provést, abyste zajistili, že nový displej bude správně fungovat a vypadat čistě.

Odstranění Zbytků Skla a Nečistot z Rámu

Před opětovnou montáží vašeho iPhonu se musíte ujistit, že v rámu nezůstalo žádné sklo nebo nečistoty, které by se mohly přilepit na zbytkové lepidlo nebo zůstat uvnitř rámu. Pokud tam zůstanou, mohly by způsobit poškození nového displeje, nebo byste je mohli vidět přes novou sestavu, což by bylo otravné. Ujistěte se, že jste důkladně odstranili veškeré sklo na rámu a kolem něj, než budete pokračovat v opětovné montáži.

Výměna Mřížky Reproduktoru a Držáku Kamery

Některé náhradní sestavy displeje jsou dodávány s již předinstalovanou mřížkou reproduktoru a držáky kamery. Jiné ne. Pokud je vaše má, můžete tento krok přeskočit. Pokud ne, pokračujte...

Odstraňte mřížku reproduktoru z prasklého displeje a umístěte ji na novou sestavu nebo na středový rám. Zjistil jsem, že je nejsnazší ji dokonale zarovnat umístěním na středový rám. V případě potřeby přidejte více lepidla.

Nyní odstraňte plastový držák kamery ze staré sestavy a umístěte jej kolem přední kamery do středového rámu. Namísto umístění na sestavu a použití lepidla bude snazší jej umístit na středový rám. Všimnete si, že tam je drážka, která vám umožní jej přesně zarovnat.

Nasazení Nové LCD/Digitizérové Sestavy

Při protažení kabelů digitizéru pro nasazení nového displeje se ujistěte, že kabely mají stejnou délku, jakmile je protáhnete. Tenčí se snadno zmačká, a pokud se tak stane, zjistíte, že jej nebudete moci připojit k logické desce.

Při nasazování nové sestavy digitizéru se musíte ujistit, že je správně zarovnána. Ujistěte se, že držáky pro rám jdou na vnější stranu podložek ve středovém rámu. Možná budete muset použít páčidlo k správnému umístění každého držáku.

Abyste se ujistili, že displej je správně nasazen, stačí se podívat kolem každého rohu a ujistit se, že černý rám je zcela zarovnán s hliníkovým středovým rámem po celém obvodu, než začnete vracet šrouby.

Opětovná Montáž Vašeho iPhonu

Jakmile si jste jisti, že jste odstranili veškeré sklo a zbytky nečistot z vašeho iPhonu, jste připraveni k opětovné montáži. Jednoduše opakujte všechny výše uvedené kroky v opačném pořadí. Pečlivě připojte všechny kabely, vraťte na místo všechny komponenty a šrouby, a ujistěte se, že vše sedí pevně a správně. Pamatujte na důležitost organizace šroubů, kterou jsme zmínili na začátku – nyní se vám to vyplatí.

Často Kladené Otázky (FAQ)

Je tato oprava vhodná pro začátečníky?

Tato oprava je považována za jednu z nejobtížnějších pro iPhone 4, protože vyžaduje téměř úplnou demontáž zařízení. Nedoporučuje se pro úplné začátečníky bez předchozích zkušeností s opravami elektroniky. Vyžaduje velkou trpělivost a přesnost.

Proč je tak důležité organizovat šrouby?

Šrouby v iPhonu se liší velikostí, délkou a typem hlavy. Použití šroubu nesprávné velikosti v nesprávném otvoru může poškodit závity, vnitřní komponenty nebo dokonce logickou desku. Pečlivá organizace zabraňuje záměně a zajišťuje, že každý šroub se vrátí na své původní místo.

Zruší tato oprava mou Apple záruku?

Ano, otevření zařízení a provedení jakékoli neautorizované opravy téměř jistě zruší vaši záruku u společnosti Apple.

Mohu použít tento návod pro iPhone 4S nebo jiné modely?

Ne, tento průvodce je striktně určen pro CDMA model iPhone 4 (např. Verizon nebo Sprint). Modely iPhone 4S a jiné modely mají odlišnou vnitřní architekturu a komponenty, a pokus o použití tohoto návodu by mohl vést k poškození.

Co když se mi něco nepodaří nebo se bojím to zkusit?

Pokud se necítíte s opravou pohodlně, nebo pokud se během procesu něco pokazí, vždy je nejlepší volbou vyhledat profesionální pomoc. Mnoho servisních středisek se specializuje na opravy iPhonů a mohou vám pomoci i s obtížnějšími případy.

Závěr

Pokud jste úspěšně dodrželi výše uvedené kroky, měli byste mít nyní opět funkční a nepoškozený iPhone 4. Jak už jsme zmínili, toto rozhodně není nejjednodušší oprava, kterou lze provést, takže teď je čas si pořádně poplácat po zádech a užít si pocit hrdosti z vlastnoručně opraveného zařízení. Výměna displeje na iPhone 4 CDMA je náročný, ale odměňující úkol, který vám nejen ušetří peníze, ale také prohloubí vaše pochopení vnitřního fungování vašeho smartphonu. Gratulujeme k úspěšné opravě!
