Poškození dlouhým šroubem na iPhone 6

V digitálním věku se naše chytré telefony staly nepostradatelnou součástí každodenního života. Když dojde k jejich poškození, často se uchylujeme k opravám, ať už svépomocí, nebo s pomocí techniků. Avšak i zdánlivě jednoduchý úkon, jako je výměna displeje, v sobě může skrývat nečekaná rizika. Jedním z nejzákeřnějších a potenciálně fatálních problémů, se kterými se lze setkat, je takzvané „poškození dlouhým šroubem“. Tento článek se podrobně zaměří na tento fenomén, jeho příčiny, symptomy a opravy, se zvláštním důrazem na iPhone 6, který byl uveden na trh 19. září 2014 pod modelovými čísly A1549, A1586 a A1589.

Co je poškození dlouhým šroubem?

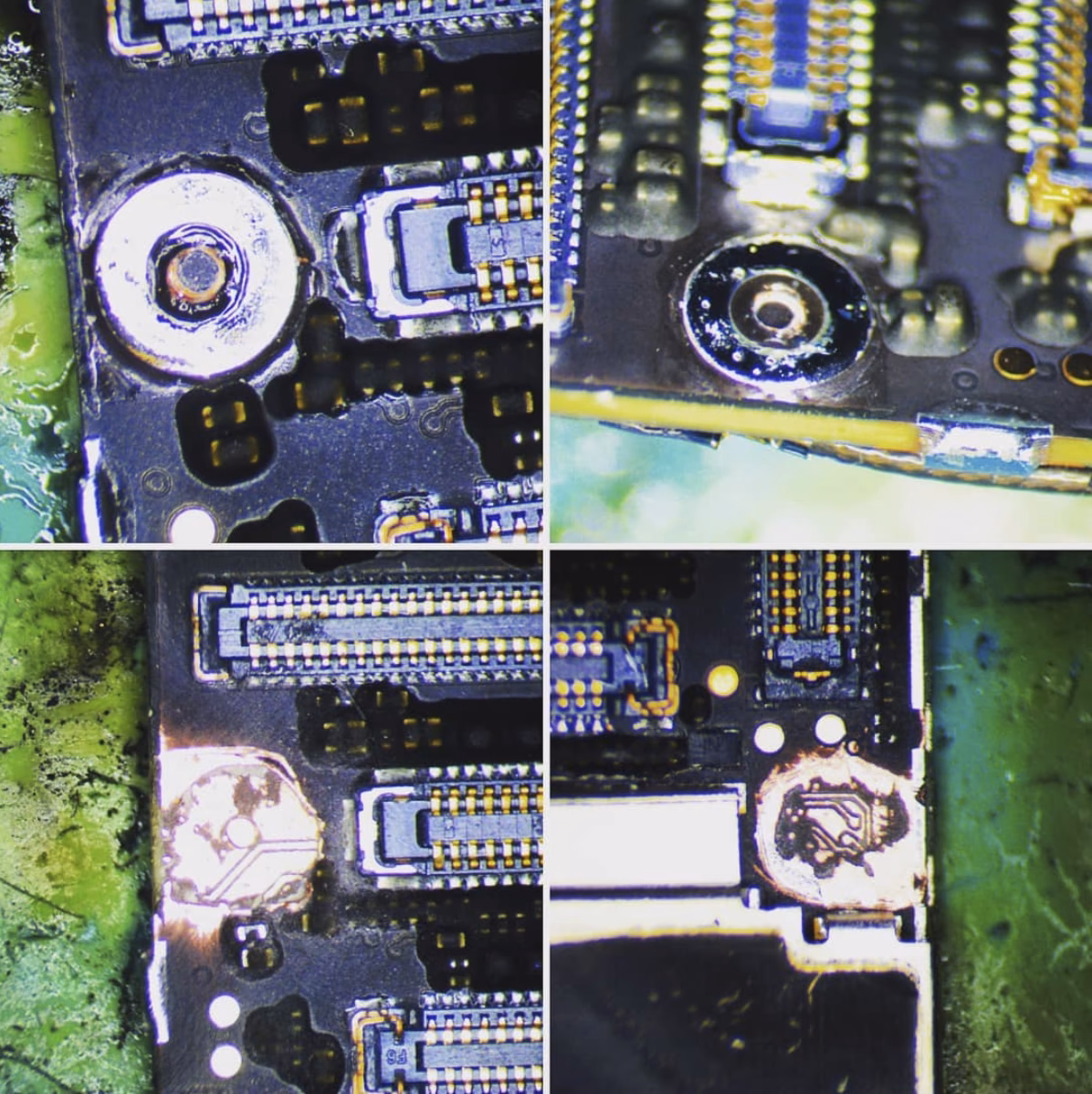

Poškození dlouhým šroubem, anglicky „long screw damage“, je specifický typ poškození základní desky mobilního telefonu, ke kterému dochází, když je při opětovné montáži – nejčastěji po výměně displeje – použit šroub s nesprávnou délkou. Namísto krátkého, určeného šroubu, je omylem zašroubován šroub delší. Většina lidí si neuvědomuje, že uvnitř iPhonu jsou šrouby různých délek a každý má své přesné místo. Pokud delší šroub pronikne do otvoru určeného pro kratší šroub, prorazí si cestu skrz základní desku. Zde se nachází miniaturní vodivé stopy (tzv. „traces“), které přenášejí důležité signály a napájecí linky nezbytné pro funkčnost zařízení. Protržení těchto stop vede k zkratům nebo přerušením obvodů, což má za následek širokou škálu závažných problémů.

Tento typ poškození není omezen pouze na jeden model iPhonu. Může postihnout mnoho různých zařízení, včetně iPhone 5S, iPhone SE, iPhone 6/6S a celou řadu 7. Každý model má však jiná kritická místa, kde k tomuto poškození nejčastěji dochází. Závažnost poškození dlouhým šroubem se může lišit – od „základních“ problémů, jako je nefunkční podsvícení displeje, ztráta signálu, až po mnohem vážnější problémy, jako je absence obrazu, modrá obrazovka při spouštění (tzv. „Blue Screen of Death“) nebo dokonce úplná nemožnost spuštění telefonu způsobená zkratem napájecí linky 1v8.

Většinu těchto problémů lze opravit, ale často to vyžaduje velmi specifické a přesné diagnostické postupy. Navíc, poškození dlouhým šroubem může být „komplexní“, což znamená, že je poškozeno více míst najednou. Jakmile se vyřeší jeden problém, odhalí se další, skrytá závada. To dělá opravy mimořádně náročnými a časově náročnými.

Proces demontáže iPhone 6 a kritická místa

Při demontáži a opětovné montáži iPhone 6 je klíčové věnovat pozornost umístění každého šroubu. Horní dva šrouby (často označené oranžovou a žlutou barvou na servisních schématech) se zašroubovávají do rámu nebo do distančních sloupků a obvykle nepředstavují riziko poškození základní desky. Ovšem tři šrouby v dolním trojúhelníku, které drží konektor displeje, jsou umístěny přímo nad základní deskou, jen milimetry nad velmi jemnými vodivými stopami.

Právě zde se skrývá největší nebezpečí. Pokud je v této oblasti použit delší šroub, prorazí základní desku, což je příčinou „poškození dlouhým šroubem“. K tomu nejčastěji dochází u nezkušených techniků nebo amatérských kutilů (Do-It-Yourselfers), kteří nedokázali přesně sledovat, který šroub patří kam. Vzhledem k tomu, že iPhony mají na samotné desce šroubové průchodky, a ne průchozí otvory do pouzdra, šroub se přímo zašroubuje do desky, kde proškrábne vrstvu vodivých stop nesoucích signály nebo napájecí linky důležité pro funkčnost.

Typické symptomy poškození dlouhým šroubem na iPhone 6:

• Modrá obrazovka při spuštění (Blue Screen on Startup)
• Červená obrazovka při spouštění (Red Screen on Boot)
• Absence podsvícení displeje (No Backlight)
• Absence obrazu na displeji (No Image on Boot)
• Telefon stále vibruje, ale na obrazovce není žádný obraz

Když dojde k tomuto typu poškození, jedinou metodou opravy telefonu je mikropájení pod mikroskopem. Jedná se o velmi složitou a náročnou operaci, která často může telefon zcela zničit, pokud není provedena správně. Jakmile se zařízení demontuje a zkontrolují se šroubové sloupky pod mikroskopem, lze často vidět, že dlouhý šroub prorazil základní desku, například v oblasti spodního levého šroubu.

„Modrá obrazovka smrti“ a iPhone 6

Mnozí z vás již slyšeli o několika ikonických problémech v oblasti oprav: selhání audio IC čipu u iPhone 4, křehký konektor baterie u iPhone 4S, poškození U3 čipu při výměně baterie u iPhone 5, selhání nabíjecích portů u Samsung Galaxy, nebo selhání podsvícení u iPadu mini. V poslední době se hodně mluvilo o „Modré obrazovce smrti“ (Blue Screen of Death – BSOD) u iPhone 5S.

Známé příčiny BSOD u iPhone 5S zahrnují:

1. Vadný flex kabel proximity senzoru.
2. Neznámá chyba během opravy, vyřešená obnovením softwaru.
3. Poškození dlouhým šroubem – kde jsou poškozeny stopy na desce kvůli zašroubování dlouhého šroubu do krátkého držáku.

Přestože modrá obrazovka smrti byla spojována primárně s iPhone 5S, podobné mechanismy poškození mohou vést k jiným, stejně závažným problémům u novějších modelů, jako je iPhone 6. Jedním z takových případů je náhlá ztráta podsvícení displeje po zdánlivě jednoduché výměně.

Případová studie: iPhone 6 bez podsvícení po výměně displeje

Představte si situaci, kdy zákazník přinese svůj iPhone 6 do servisu na výměnu displeje. Zdá se to jako rutinní oprava. Po výměně se však nový displej nerozsvítí. Po vyloučení selhání komponent třetích stran se tento telefon dostane pod mikroskop zkušeného technika. Potvrdí se, že telefon se zapíná, ale nezobrazuje nic – dokonce ani s originálním displejem pro iPhone 6. Zpočátku se zdá, že jde o jednoduchou opravu podsvícení.

Zkušený technik by v takové situaci, s ohledem na historii, okamžitě zkontroloval konektor displeje a filtry podsvícení. Přestože se našlo drobné poškození na okraji LCD konektoru, všechny piny byly neporušené. Filtry podsvícení nevykazovaly žádné známky poškození a měly normální kontinuitu. Ani použití termovizní kamery FLIR One neodhalilo žádné horké místo, což by naznačovalo zkrat.

Vzhledem k tomu, že displej fungoval před pokusem o výměnu, co by mohlo být problémem? S odkazem na nedávný problém BSOD u iPhone 5S se pozornost zaměřila na vnitřek šroubových držáků. V normálním telefonu je dno šroubového držáku pokryto čistou černou vrstvou pájecí masky, která se nanáší na všechny nevodivé povrchy desky. Někdy je podél okrajů šroubového držáku vidět modrý plast z plastového povlaku na hřídeli šroubů.

Avšak v tomto konkrétním telefonu se v držáku šroubu (konkrétně v oblasti středního šroubu konektoru LCD) objevila měď. Měď na dně šroubového držáku je špatným znamením – znamená to, že nesprávný šroub byl utažen v držáku, dokud neprorazil pájecí masku a nepokračoval v „orání“ do desky. Bez schématu nebo rentgenového přístroje nelze s jistotou potvrdit přímý vztah mezi poškozením šroubem a problémem s podsvícením u tohoto telefonu. Mohlo by to být čistě náhodné. Nicméně, bez dalších zjištění pro iPhone 6, který má náhlý výpadek podsvícení s neporušeným konektorem a filtry, by to mohlo znamenat, že více než kdy jindy musíme být extrémně opatrní s každým šroubem při výměnách displejů.

Proč jsou šrouby na iPhonech tak kritické?

Na rozdíl od mnoha konvenčních desek, které mají prostor pro vyhrazené otvory pro šrouby, jež procházejí celou deskou a šrouby se zašroubovávají do pouzdra, nikoli do samotné desky, iPhony mají šroubové průchodky přímo na základní desce. Každý šroub v iPhonu má specifickou délku a tloušťku, která přesně odpovídá hloubce a průměru konkrétního otvoru. Pokud vložíte dlouhý šroub do průchodky určené pro krátký šroub, šroub si prorazí cestu deskou. Toto poškození vede k seškrábnutí vrstvy stop, které nesou signály nebo napájecí linky důležité pro funkčnost. Proto je absolutně nezbytné udržovat šrouby během demontáže a montáže přesně oddělené a označené.

Prevence a doporučení

Klíčem k prevenci poškození dlouhým šroubem je preciznost a pozornost k detailům. Pro ty, kteří se pouštějí do DIY oprav, je naprosto nezbytné používat magnetické podložky s vyznačenými pozicemi šroubů, aby se zajistilo, že každý šroub se vrátí na své původní místo. Je také důležité používat správné nářadí a vyhnout se nadměrnému utahování šroubů. V případě pochybností je vždy lepší svěřit opravu certifikovanému technikovi, který má zkušenosti s opravami základních desek a disponuje potřebným vybavením, jako je mikroskop a pájecí stanice pro mikropájení. Neodborné zásahy mohou vést k nevratnému poškození a zbytečným nákladům.

Tabulka: Kritická místa a symptomy poškození dlouhým šroubem na iPhone 6

Často kladené otázky (FAQ)

Co je poškození dlouhým šroubem?

Poškození dlouhým šroubem je závada, která nastane, když je při opravě (nejčastěji výměně displeje) použit delší šroub než je určen, a ten prorazí základní desku telefonu, čímž poškodí vnitřní vodivé stopy.

Které modely iPhonů jsou náchylné k poškození dlouhým šroubem?

Mezi náchylné modely patří iPhone 5S, iPhone SE, iPhone 6/6S a celá řada 7. Každý model má svá specifická kritická místa.

Jaké jsou nejčastější příznaky poškození dlouhým šroubem na iPhone 6?

Mezi běžné příznaky patří modrá nebo červená obrazovka při spuštění, absence podsvícení nebo obrazu na displeji, i když telefon jinak reaguje (např. vibruje).

Lze poškození dlouhým šroubem opravit?

Ano, v mnoha případech lze poškození opravit, ale vyžaduje to specializované techniky, jako je mikropájení pod mikroskopem. Oprava je velmi náročná a ne vždy úspěšná, zvláště pokud je poškozeno více míst.

Proč jsou šrouby na iPhonech tak kritické?

iPhony mají šroubové průchodky přímo na základní desce, nikoli skrz ni do šasi. Použití šroubu s nesprávnou délkou může snadno prorazit desku a poškodit citlivé vnitřní obvody a stopy.

Jak se mohu vyhnout poškození dlouhým šroubem při opravě?

Nejdůležitější je pečlivě oddělovat a označovat všechny šrouby během demontáže a ujistit se, že každý šroub se vrátí na své přesné místo. V ideálním případě svěřte opravu autorizovanému nebo zkušenému servisu.

Pochopení rizik spojených s opravami iPhonů, jako je poškození dlouhým šroubem, je zásadní pro ochranu vašeho zařízení. Preciznost a odbornost jsou klíčové k tomu, aby váš iPhone po opravě fungoval stejně dobře, jako předtím.
