Schémata iPhone 7 Plus: Průvodce Vnitřnostmi

iPhone 7 Plus je bezpochyby jedním z nejsofistikovanějších a funkcemi nabitých smartphonů, které Apple kdy představil. Jeho elegantní design, výkonný hardware, inovativní funkce a aktuální software z něj dělají nezbytnost pro každého technického nadšence. Ale co se skrývá pod povrchem? Pro ty, kteří chtějí proniknout hlouběji do jeho vnitřního fungování, je k dispozici kompletní schématický diagram iPhone 7 Plus. Tento detailní pohled na vnitřní uspořádání zařízení je neocenitelným zdrojem informací, ať už jste začínající kutil nebo zkušený inženýr.

Schématický diagram je v podstatě technická mapa, která zobrazuje zapojení a propojení všech elektronických komponent v zařízení. Pro iPhone 7 Plus poskytuje neuvěřitelně cenné informace o tom, jak je smartphone sestaven a jak se jeho různé komponenty vzájemně ovlivňují. Poprvé mají uživatelé možnost přesně vidět, jak se každý jednotlivý komponent zařízení skládá dohromady a jak všechny přispívají k celkovému výkonu telefonu. Pochopení těchto diagramů může být klíčové pro diagnostiku problémů, provádění oprav a dokonce i pro optimalizaci výkonu zařízení.

Co je to schématický diagram a proč je důležitý pro iPhone 7 Plus?

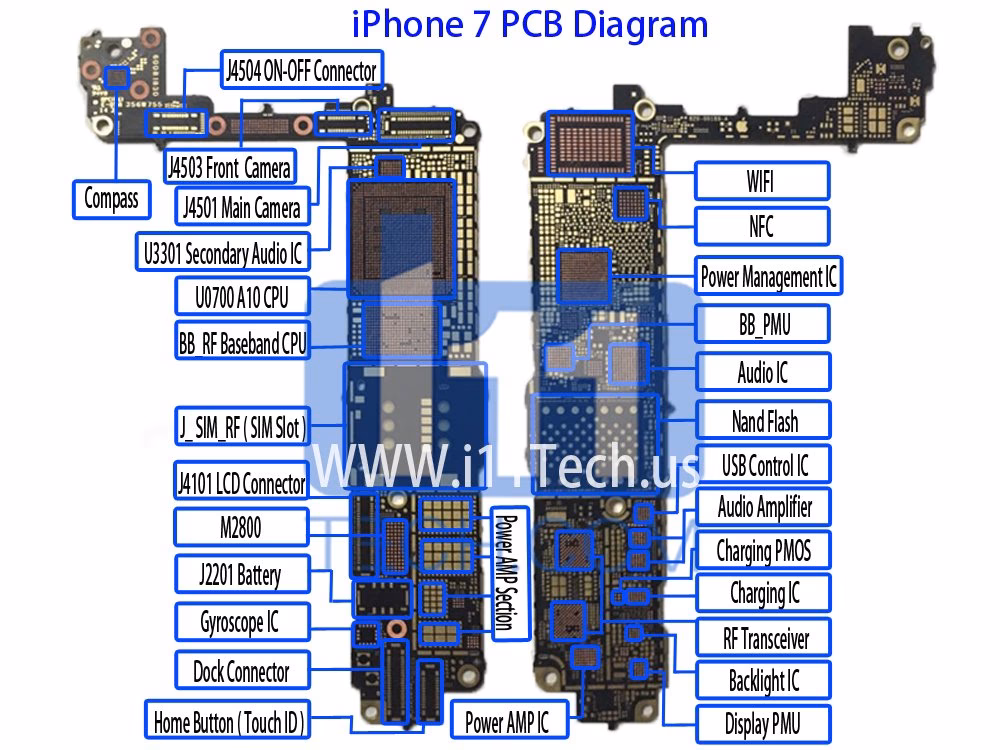

Kompletní schématický diagram se skládá ze dvou hlavních částí: podrobného pohledu na desku (board view) a blokového diagramu. Pohled na desku ukazuje přesně, jak se připojují různé obvodové desky, a umožňuje uživatelům vidět, k jakému typu desky se každý komponent připojuje. Blokový diagram pak detailně popisuje různé moduly použité v zařízení a ukazuje, jak moduly spolupracují na napájení funkcí telefonu. Tyto diagramy jsou nezbytné pro každého, kdo se chce hlouběji ponořit do elektroniky smartphonů, ať už pro studijní účely, nebo pro praktické opravy. Umožňují identifikovat konkrétní obvody, testovací body a vzájemné propojení jednotlivých čipů a konektorů.

Dostupnost schémat pro iPhone modely: Přehled

Zatímco pro některé modely iPhone a iPadů nemusí být schématické diagramy volně dostupné, iPhone 7 Plus je na tom podstatně lépe. Následující tabulka poskytuje rychlý přehled:

Jak je patrné z tabulky, iPhone 7 Plus se řadí mezi modely, pro které je možné získat detailní technickou dokumentaci. To je obrovská výhoda pro každého, kdo se s tímto zařízením pracuje na hlubší úrovni, například při složitějších opravách, které vyžadují přesnou znalost vnitřního uspořádání a zapojení komponent.

Jak schémata pomáhají s opravami a optimalizací iPhone 7 Plus?

Kromě toho, že uživatelům poskytuje hloubkový pohled na vnitřní fungování iPhone 7 Plus, kompletní schématický diagram nabízí také užitečné tipy a triky, jak zlepšit výkon telefonu. S pomocí tohoto diagramu mohou uživatelé lépe pochopit, jak se různé komponenty telefonu vzájemně ovlivňují a jak optimalizovat jejich nastavení, aby dosáhli co nejlepšího možného výkonu zařízení. To se může ukázat jako neocenitelné pro každého, kdo chce z iPhone 7 Plus vytěžit maximum. Například, pokud máte problém s konkrétní funkcí, jako je Wi-Fi nebo nabíjení, schémata vám umožní sledovat cestu signálu od antény nebo nabíjecího portu až k příslušnému integrovanému obvodu, což výrazně usnadňuje diagnostiku a lokalizaci závady.

Schématický diagram je obzvláště užitečný při složitých opravách, jako je výměna základní desky nebo oprava komponent poškozených vodou. Umožňuje technikům přesně identifikovat místa, která vyžadují pozornost, a vyhnout se poškození citlivých částí. Bez takového diagramu by se oprava podobala hledání jehly v kupce sena, což by vedlo k delším časům oprav a vyššímu riziku dalších poškození. Díky detailnímu rozložení každého obvodu a komponentu lze s přesností určit vadné části a nahradit je, což prodlužuje životnost zařízení a šetří náklady na jeho případnou výměnu. Schémata dokonce umožňují pochopit, jak se jednotlivé moduly, jako je řízení napájení (Power Management Unit - PMU) nebo baseband procesor, vzájemně ovlivňují a jaké napětí a signály jsou mezi nimi přenášeny.

Kde získat schémata pro iPhone 7 Plus?

Kompletní schématický diagram iPhone 7 Plus je k dispozici ke stažení ve formátu PDF, což uživatelům poskytuje snadný způsob, jak získat přehled o vnitřním fungování zařízení. Ať už jste technický kutil nebo inženýr, který chce lépe porozumět technologii za zařízením, kompletní schématický diagram je nezbytným zdrojem. Mnoho fór a komunit zaměřených na opravy mobilních telefonů, jako je například Martview Forum, často sdílí a diskutuje o dostupnosti těchto diagramů pro různé modely, včetně iPhone 7 Plus. Je důležité hledat ověřené zdroje, aby se zajistila přesnost a úplnost stahovaných dokumentů.

Průvodce demontáží iPhone 7 Plus: Základní kroky

Pro pochopení schémat je často nutné se seznámit i s fyzickou demontáží zařízení. Následující kroky popisují základní proces otevření iPhone 7 Plus a přístupu k jeho vnitřním komponentům. Vždy je důležité postupovat s maximální opatrností a používat správné nástroje.

Než začnete s jakoukoliv opravou, nezapomeňte telefon vypnout. K otevření iPhone 7 Plus budete potřebovat speciální Pentalobe šroubovák (PL1). Odšroubujte dva označené šrouby, které se nacházejí vpravo a vlevo od napájecího konektoru (zelené - 3,3 mm).

Dále je třeba odpojit displej. Umístěte svůj iPhone 7 Plus na rovnou, čistou plochu, abyste zabránili poškrábání zadní strany telefonu. K odpojení předního panelu budete potřebovat přísavku, tvrdé plastové páčidlo a běžný fén. Pokud je obrazovka telefonu silně prasklá, před pokračováním ji zakryjte páskou. Pamatujte, že obrazovka je pevně přilepena k rámu. Pomocí běžného fénu zahřejte vnější okraje displeje teplým vzduchem (na přibližně 60 °C). Umístěte přísavku nad nebo blízko tlačítka Domů. Zatáhněte přísavku nahoru, jako byste zvedali displej od hlavní části telefonu. Vytvořenou mezeru mezi kovovým rámem a displejem vložte plastové páčidlo. Nástroj nevkládejte hlouběji než 5 mm, abyste nepoškodili malé části uvnitř iPhonu. Jelikož je displej přilepen po celém obvodu telefonu, protáhněte páčidlo dokola, abyste uvolnili lepidlo.

Před zahájením opravy odpojte svorku baterie, abyste zabránili zkratům a náhodnému zapnutí zařízení během opravy. Odšroubujte tři označené šrouby typu Y pomocí šroubováku typu Y (Y000) a odstraňte držák (modrý - 2,4 mm, růžový - 1,1 mm). Nyní opatrně odpojte konektor baterie, pečlivě pod něj vložte plastové páčidlo. Pokračujte v odstranění displeje a kabelů tlačítka Domů pomocí plastového páčidla.

Odstraňte tři označené šrouby typu Y pomocí šroubováku typu Y (Y000) a sejměte kryt. Pomocí plastového páčidla opatrně odpojte konektor přední kamery FaceTime od základní desky. Nyní můžete displej zcela vyjmout.

Odstraňte dva označené šrouby z držáku hlavní kamery a sejměte jej. Odpojte konektory hlavní kamery tak, že velmi opatrně vložíte plastové páčidlo pod konektory a odpojíte je. Šroub označený zeleně (Standoff) není magnetický. Existují speciální šroubováky pro odstranění šroubů STANDOFF, ale můžete použít i běžný, tenký šroubovák. Dále pomocí plastové špachtle odpojte jednotku hlavní kamery od držáku a vyjměte jednotku kamery.

Odstraňte označený křížový šroub, který je zašroubován do strany zadního krytu. Poté odpojte konektor od základní desky. Wi-Fi anténa je mírně přilepená. Použijte teplý vzduch k jejímu zahřátí a odstraňte ji vložením ocelové špachtle pod kabel. Poté odstraňte Wi-Fi anténu.

Nejprve odstraňte označené křížové šrouby z držáku antény (zelený - 1,1 mm, modrý - 1,0 mm). Jeden ze šroubů je zašroubován do zadního krytu ze strany. Poté odstraňte držák. Pod držákem antény jsou další dva křížové šrouby, které drží konektor na místě. Odšroubujte tyto šrouby (zelený - 1,1 mm). Nyní odstraňte spojovací díl.

Odstraňte dva označené šrouby z držáku nad konektorem na horní straně základní desky (zelený - 1,1 mm). Opatrně odpojte konektor pomocí plastového páčidla. Dále odpojte široký konektor na straně základní desky a dva malé konektory kabelu antény.

Nyní nejprve vyjměte zásobník SIM karty. Dále odšroubujte všechny označené šrouby, které drží základní desku (zelený - 1,8 mm, modrý - 2,0 mm, žlutý - 1,1 mm). Vnitřní závitové šrouby můžete odstranit speciálním šroubovákem nebo běžným tenkým plochým šroubovákem. Nyní opatrně vyjměte základní desku. Pokud je to nutné, použijte plastovou špachtli k jejímu odstranění. Vedle dvou otvorů pro hlavní kameru iSight je plastový držák šroubů. Tento plastový držák se nachází na horní straně základní desky.

Klíčové komponenty iPhone 7 Plus z pohledu schémat

Při práci se schématy se setkáte s mnoha specifickými komponenty, které tvoří srdce iPhone 7 Plus. Jejich pochopení je zásadní pro efektivní diagnostiku a opravy. Zde jsou některé z nejdůležitějších modulů a čipů, které naleznete v diagramu:

• A10 CPU (A10 Fusion procesor): Mozek telefonu, zodpovědný za veškeré výpočty a zpracování dat. Schémata detailně ukazují jeho připojení k paměti a dalším periferiím.
• BB_RF (Baseband CPU): Procesor pro základní pásmo, který řídí veškerou mobilní komunikaci (2G/3G/4G). Bez něj by telefon nemohl volat ani se připojit k mobilní síti. Schémata zobrazují jeho propojení s RF transceivery a anténami.
• BBPMU_RF (Baseband Power Management Unit): Obvod řízení napájení pro baseband procesor. Klíčový pro stabilní napájení a správné fungování mobilního modulu.
• U2101 (Charging IC): Integrovaný obvod pro nabíjení, který řídí proces nabíjení baterie a distribuci energie. Častý bod pro diagnostiku problémů s nabíjením.
• U3101 (Audio IC): Audio kodek, který zpracovává zvukové signály pro reproduktory, mikrofony a sluchátka. Problémy se zvukem často vedou k prozkoumání tohoto čipu a jeho okolních obvodů.
• WLAN_RF (WIFI): Modul pro Wi-Fi a Bluetooth konektivitu. Schémata ukazují jeho anténní připojení a datové linky.
• NFC_RF: Čip pro Near Field Communication, který umožňuje bezkontaktní platby (Apple Pay) a rychlé párování s jinými zařízeními.
• J3801 (Fingerprint HOME FPC connector): Konektor pro flex kabel tlačítka Domů s Touch ID. Toto tlačítko je solid-state, což znamená, že se fyzicky nemačká, ale reaguje na tlak a vibrace. Schémata ukazují jeho datové linky a napájení.
• U2402 (Compass), U2403 (Pressure sensing), U2404 (Gyroscope): Senzory, které poskytují data pro navigaci, barometrické měření a orientaci zařízení. Jejich propojení se základní deskou je klíčové pro správné fungování mnoha aplikací.
• GSMPA_RF, LBPA_RF, MBHBPA_RF, TDDPA_RF (Power Amplifiers): Různé výkonové zesilovače pro mobilní signály, které zesilují signál před odesláním do antény. Jejich správné fungování je zásadní pro sílu signálu a dosah sítě.
• J4501 (Rear Camera FPC connector) a J4503 (Front Camera MIC3 FPC connector): Konektory pro flex kabely zadní a přední kamery. Schémata ukazují, jak jsou kamery připojeny k hlavnímu procesoru.
• U4001 (USB Control): Řídící čip pro USB, který spravuje komunikaci přes Lightning port, včetně nabíjení a přenosu dat.
• U3701 (Left backlight boost) a U4601 (Right backlight boost): Obvody, které generují vysoké napětí potřebné pro podsvícení LCD displeje. Problémy s podsvícením často souvisí s těmito čipy.

Každý z těchto komponent je ve schématu detailně rozkreslen, včetně jeho pinoutů, propojení s dalšími čipy a napájecími linkami. To umožňuje technikům s multimetrem a osciloskopem sledovat signály a napětí a identifikovat, kde dochází k poruše. Je to jako mít rentgenový pohled na vnitřnosti telefonu, což je pro složité opravy naprosto neocenitelné.

Často kladené otázky o schématech iPhone 7 Plus

Zde jsou odpovědi na některé běžné dotazy týkající se schématických diagramů a iPhone 7 Plus:

Q: Má iPhone XS schémata?
A: Podle dostupných informací, na rozdíl od iPhone 7 Plus, nejsou pro modely iPhone XS a obecně pro iPady volně dostupné kompletní schématické diagramy.

Q: Jak funguje tlačítko Domů na iPhone 7 Plus?
A: iPhone 7 Plus je vybaven pevným tlačítkem Domů s technologií Touch ID. To umožňuje uživatelům bezpečně odemykat zařízení, autorizovat nákupy a ověřovat transakce Apple Pay pomocí otisku prstu. Tlačítko se fyzicky nemačká; namísto toho poskytuje haptickou odezvu, simulující pocit kliknutí. Jeho fungování je úzce spjato s Touch ID senzorem a řídícími obvody, které jsou detailně popsány ve schématech.

Q: Je možné si iPhone 7 Plus opravit svépomocí pomocí schémat?
A: S plnými schématickými diagramy a správnými nástroji je pro zkušenějšího kutila nebo technika možné provádět složitější opravy. Nicméně, je to velmi náročný proces vyžadující trpělivost, přesnost a znalost elektroniky. Doporučuje se začít s jednoduššími opravami a postupně se propracovat k těm složitějším. Vždy je důležité mít na paměti riziko poškození zařízení.

Q: Kde najdu schémata pro iPhone 7 Plus?
A: Kompletní schématický diagram iPhone 7 Plus je často k dispozici ke stažení ve formátu PDF na specializovaných technických fórech a webových stránkách zaměřených na opravy mobilních telefonů. Mezi oblíbené zdroje patří komunity jako Martview Forum, kde uživatelé sdílí a diskutují o této dokumentaci. Vždy se ujistěte, že stahujete z důvěryhodného zdroje.

Pochopení schématických diagramů je klíčem k odemknutí plného potenciálu vašeho iPhone 7 Plus, ať už pro opravy, optimalizaci, nebo jen pro hlubší pochopení technologie, která nás obklopuje. Je to investice do vašich technických znalostí, která se může mnohonásobně vyplatit.
