iPhone 6: Výměna Holé Logické Desky

Vítejte ve světě nejnáročnějších oprav mobilních telefonů, kde se setkáváme s precizností chirurgie a trpělivostí hodináře. Dnes se podíváme na úkol, který je pro většinu uživatelů naprosto nepředstavitelný a pro mnohé servisy nedosažitelný: výměna holé logické desky iPhone 6. Nejedná se o běžnou výměnu displeje, baterie nebo dokonce ani celého modulu s již osazenými komponenty. Mluvíme zde o prázdné desce plošných spojů, na kterou je třeba ručně, s mikroskopickou přesností, napájet stovky, ne-li tisíce miniaturních komponentů. Tato operace vyžaduje mikropájení na nejvyšší úrovni a je doménou pouze těch nejzkušenějších a nejlépe vybavených techniků. Pokud jste se někdy zajímali o to, jak vypadá skutečná chirurgie na úrovni elektroniky a jak se zachraňují data z totálně poškozených zařízení, jste na správném místě. Připravte se na hluboký ponor do fascinujícího, avšak extrémně složitého světa oprav základních desek.

Co je Holá Logická Deska iPhone 6?

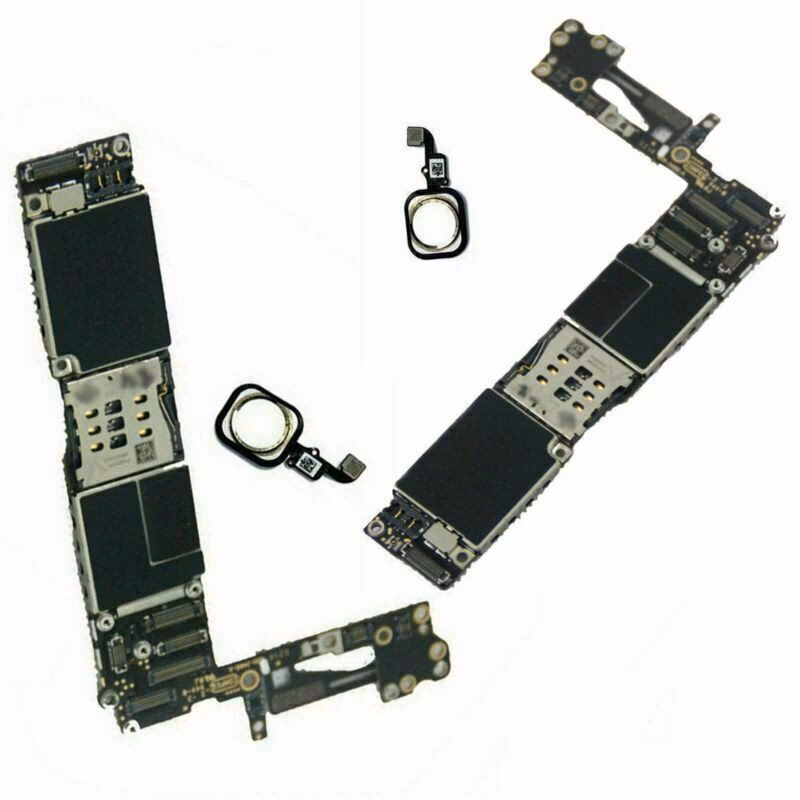

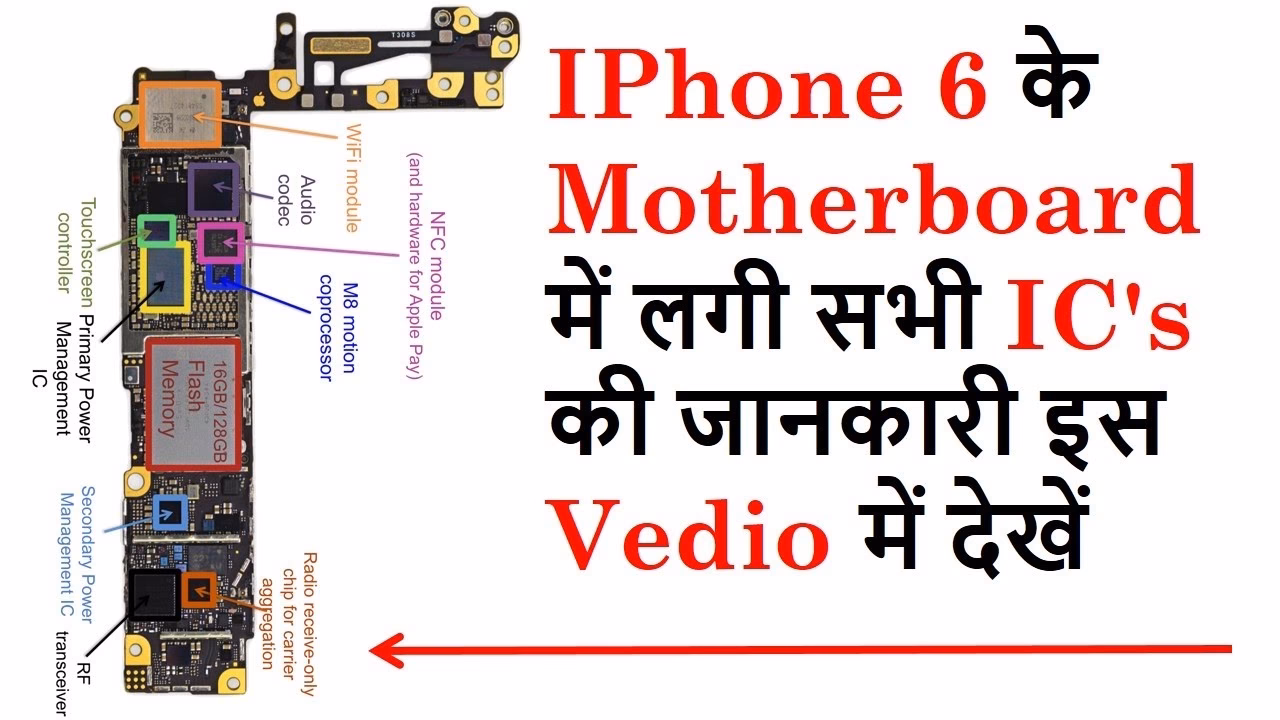

Než se pustíme do detailů samotné výměny, je klíčové pochopit, co přesně je „holá logická deska“. V podstatě je to jen prázdná tištěná deska plošných spojů (PCB) určená pro model iPhone 6. Představte si ji jako prázdné plátno, na které se teprve budou malovat všechny detaily. Na rozdíl od kompletní základní desky, která je již osazena všemi potřebnými čipy a komponenty, holá deska nemá na sobě vůbec nic. Nenajdete na ní:

• Procesor (CPU)
• Paměť (NAND flash pro úložiště dat, RAM)
• Baseband čip (pro mobilní sítě)
• Napájecí integrované obvody (PMIC)
• Wi-Fi a Bluetooth moduly
• Audio kodeky
• Dotykové ovladače (Touch IC)
• Drobné rezistory, kondenzátory, cívky
• Konektory pro displej, baterii, nabíjení atd.

Je to zkrátka jen holý základ, na který by se všechny tyto funkční části, které dělají iPhone iPhonem, musely ručně přenést z původní, poškozené desky. Představuje to obrovskou výzvu, protože každý z těchto komponentů má svou specifickou funkci a musí být umístěn s absolutní přesností, aby se zajistila správná funkčnost celého zařízení.

Proč byste ji Chtěli Vyměnit? (A Proč Pravděpodobně Ne)

Výměna holé logické desky iPhone 6 není běžnou opravou a obvykle se k ní přistupuje pouze v extrémních a kritických situacích. Proč by tedy někdo podstupoval takto náročný proces? Důvodů je jen pár, a všechny jsou velmi specifické:

• Katastrofální Fyzické Poškození Původní Desky:

  Jedná se o případy, kdy je původní základní deska fyzicky zničena – například je ohnutá, prasklá, rozlomená nebo má hluboké škrábance, které narušují vnitřní vrstvy desky. Takové poškození je obvykle neopravitelné a jedinou šancí, jak zachránit data nebo funkční čipy, je jejich přenesení na novou desku.

• Neopravitelné Zkraty a Koroze po Poškození Vodou:

  Voda je pro elektroniku jedním z největších nepřátel. Pokud dojde k rozsáhlé korozi, která prožrala vnitřní vrstvy desky nebo způsobila zkraty, které nelze efektivně odstranit, může být přenos komponentů na novou desku jedinou možností. Nicméně, i v těchto případech je často snazší a levnější pokusit se opravit původní desku, pokud to jen trochu jde.

• Spálené nebo Poškozené Vnitřní Vrstvy PCB:

  Extrémní přehřátí nebo přepětí může způsobit spálení vnitřních vrstev desky, které vedou signály a napájení. Tyto vrstvy jsou neviditelné a jejich poškození je téměř nemožné opravit. V takovém případě je holá deska teoreticky jedinou cestou.

• Záchrana Dat:

  Tohle je asi nejpravděpodobnější (i když stále velmi vzácný) scénář. Pokud jsou klíčové čipy s daty (zejména NAND flash) stále funkční, ale původní deska je natolik poškozená, že se telefon nespustí, může být přenos těchto čipů na novou desku poslední šancí, jak se k datům dostat. Je důležité si uvědomit, že i v takovém případě je to nesmírně složitý proces a úspěch není zaručen.

Realita je však taková, že v drtivé většině případů se tato oprava nevyplatí. Náklady na práci, riziko selhání a časová náročnost obvykle převyšují hodnotu samotného iPhone 6. Pro většinu uživatelů je nákup nového telefonu nebo výměna celé funkční základní desky (pokud je dostupná a kompatibilní) mnohem rozumnější a ekonomičtější volbou.

Výzvy a Nástroje: Mikropájení na Úrovni Experta

Výměna holé logické desky iPhone 6 není úkol pro běžného kutila s páječkou a šroubovákem. Tato oprava je na vrcholu pyramidy složitosti oprav mobilních telefonů a vyžaduje kombinaci špičkového vybavení, hlubokých znalostí elektroniky a let zkušeností s mikropájením. Zde je přehled toho, co je k takové operaci nezbytné:

Speciální vybavení:

• Stereo Mikroskop s Vysokým Zvětšením:

  Absolutní nutnost. Bez kvalitního mikroskopu s dostatečným zvětšením (alespoň 7x-45x) je nemožné pracovat s tak miniaturními komponenty a vidět pájecí spoje.

• Horkovzdušná Pájecí Stanice:

  Pro bezpečné odstranění a osazení integrovaných obvodů (IC) a dalších komponentů, které jsou pájeny pomocí BGA (Ball Grid Array) nebo QFN/QFP pouzder. Musí mít přesnou regulaci teploty a průtoku vzduchu.

• Pájecí Stanice s Jemnými Hroty:

  Pro pájení drobných rezistorů, kondenzátorů a pro precizní práci na pájecích ploškách.

• Precizní Pinzety a Nářadí:

  Sada ultrajemných pinzet různých tvarů, skalpely, škrabky a nástroje pro manipulaci s miniaturními součástkami.

• Reballingové Sady a Šablony (Stencils):

  Pro obnovu pájecích kuliček na spodní straně BGA čipů. Každý typ čipu má specifickou šablonu, která zajistí správné umístění pájecích kuliček.

• Vakuové Odsávačky IC Čipů:

  Pro bezpečné zvedání horkých čipů z desky bez rizika poškození.

• Speciální Pájecí Pasta a Tavidla (Flux):

  Kvalitní bezolovnatá pájecí pasta s nízkým bodem tání a vysoce kvalitní tavidlo, které pomáhá pájce správně téct a zabraňuje oxidaci.

• Ultrazvuková Čistička:

  Pro důkladné vyčištění desek a komponentů od zbytků tavidla a nečistot.

• Multimetr a Laboratorní Napájecí Zdroj:

  Pro diagnostiku, měření napětí a odporu, a pro testování funkčnosti desky po osazení.

Dovednosti a Znalosti:

• Hluboká Znalost Schémat Zapojení:

  Technik musí dokonale znát schémata zapojení iPhone 6, aby věděl, kam který komponent patří a jaké jsou jeho funkce.

• Zkušenosti s BGA Reballem:

  Schopnost bezpečně odstranit, vyčistit a znovu osadit BGA čipy s tisíci pájecích kuliček je naprosto klíčová.

• Preciznost a Trpělivost:

  Každý pohyb musí být promyšlený a přesný. Spěch nebo neopatrnost vedou k nenávratnému poškození.

• Schopnost Diagnostikovat:

  Než se začne s přenosem, musí se potvrdit, že původní čipy jsou funkční a že nová deska je v pořádku.

• Pevná Ruka a Dobrý Zrak:

  I s mikroskopem je jemná motorika nezbytná.

Krok za Krokem (Teoreticky): Proces Výměny Holé Desky

Popis samotného procesu je spíše teoretický, protože v praxi je každá taková oprava jedinečná a plná nepředvídatelných výzev. Nicméně, základní kroky, které by taková operace obnášela, jsou následující:

1. Důkladná Diagnostika a Plánování:

Před jakýmkoli zásahem je nutné provést detailní diagnostiku původní desky. Cílem je potvrdit, že poškození je skutečně neopravitelné a že klíčové čipy (zejména CPU a NAND flash), které se mají přenést, jsou stále funkční. Je potřeba identifikovat všechny komponenty, které je nutné přenést, a připravit si jejich mapu umístění na nové desce.

2. Šetrné Odstranění Funkčních Komponentů z Původní Desky:

Toto je jeden z nejkritičtějších kroků. Pomocí horkovzdušné pájecí stanice se pečlivě ohřívá oblast kolem každého čipu na původní desce, dokud se pájka neroztaví. Poté se čip opatrně zvedne vakuovou odsávačkou nebo precizními pinzetami. Je klíčové aplikovat správnou teplotu a čas, aby nedošlo k přehřátí a poškození čipu nebo desky. Proces se opakuje pro všechny důležité čipy, jako je CPU, NAND, Baseband IC, PMIC, Wi-Fi modul a další.

3. Čištění a Reballing Odstraněných Čipů:

Po odstranění je třeba každý čip důkladně vyčistit od zbytků staré pájky a tavidla. Následně se provádí proces reballing. To znamená, že se na spodní stranu čipu, kde jsou pájecí plošky, nanesou nové pájecí kuličky. To se dělá pomocí speciálních reballingových šablon a pájecí pasty. Čip se umístí do šablony, nanese se pasta, zahřeje se, a kuličky se vytvoří. Bez perfektního reballingu se čip správně nepřipájí k nové desce.

4. Příprava Nové, Holé Desky:

Nová, holá deska se musí důkladně zkontrolovat na případné výrobní vady a vyčistit. Pájecí plošky musí být perfektně připravené pro příjem nových čipů a komponentů.

5. Postupné Osazení a Připájení Klíčových Čipů:

Toto je nejpřesnější a nejnáročnější fáze. Reballované čipy se postupně osazují na novou desku. Každý čip musí být umístěn s milimetrovou přesností na správné místo. Poté se deska s osazeným čipem opět opatrně zahřeje horkovzdušnou stanicí, aby se pájecí kuličky roztavily a vytvořily pevné elektrické spojení. Některé čipy, jako je Baseband a CPU, jsou „párovány“ a vyžadují zvláštní péči, jelikož jejich nekompatibilita by vedla k nefunkčnosti telefonu.

6. Osazení Drobných Komponentů:

Po hlavních čipech následuje přenos tisíců drobných rezistorů, kondenzátorů, cívek, diod a konektorů z původní desky na novou. Každý z těchto komponentů je nutné individuálně přenést a připájet. Tento krok je nesmírně časově náročný a vyžaduje obrovskou trpělivost a preciznost.

7. Důkladné Testování a Kontrola Kvality:

Po dokončení všech pájecích prací je nutné provést sérii důkladných testů. Nejprve se provádí vizuální kontrola pod mikroskopem, aby se zkontrolovaly všechny pájené spoje. Následuje měření napětí a odporu na klíčových bodech desky. Nakonec se deska sestaví do telefonu a provede se plné funkční testování všech komponentů – displeje, dotyku, kamery, Wi-Fi, Bluetooth, nabíjení, zvuku a tak dále. Je běžné, že se objeví problémy, které vyžadují další diagnostiku a opravy.

Rizika a Alternativy

I když se výměna holé logické desky zdá být teoreticky možná, praxe ukazuje, že je spojena s enormními riziky a často se nevyplatí. Je důležité si uvědomit následující:

Vysoké Riziko Selhání:

I ten nejzkušenější odborník může během procesu snadno poškodit citlivé čipy nebo samotnou novou desku. Jeden špatný pohyb, příliš mnoho tepla nebo špatně umístěný komponent může znamenat konec celého snažení.

Nenávratná Ztráta Dat:

Pokud se nepodaří úspěšně přenést NAND čip (kde jsou uložena všechna data uživatele) nebo dojde k jeho poškození během reballingu či pájení, data jsou nenávratně ztracena. I když je primárním cílem záchrana dat, riziko jejich ztráty je paradoxně velmi vysoké.

Extrémní Finanční Náklady:

Náklady na tuto opravu, zahrnující práci vysoce kvalifikovaného technika, drahé vybavení, čas a cenu holé desky, mohou snadno přesáhnout pořizovací cenu nového, nebo alespoň novějšího modelu iPhone. Oprava se stává ekonomicky nerentabilní.

Obrovská Časová Náročnost:

Takovýto proces není otázkou hodin, ale spíše dnů, ne-li týdnů intenzivní práce. Každý krok vyžaduje pečlivost a testování.

Alternativy, které jsou Často Lepší Volbou:

• Profesionální Servis Mikropájení:

  Pokud je problémem poškozená původní deska, často je efektivnější svěřit ji specializovanému servisu, který se zaměřuje na mikropájení. Tito technici se obvykle pokusí opravit původní desku výměnou jednotlivých poškozených komponentů, což je méně invazivní a méně riskantní než přenos všech komponentů na holou desku.

• Výměna Celé Funkční Logické Desky:

  Pokud je k dispozici kompatibilní a funkční logická deska (např. z jiného rozbitého iPhone, který má funkční desku), je její výměna mnohem jednodušší. Zde však hrozí ztráta dat, pokud nelze původní NAND čip přenést nebo dekódovat.

• Nákup Nového Telefonu:

  Nejjednodušší a v mnoha případech nejekonomičtější řešení. iPhone 6 je již starší model a jeho hodnota klesla natolik, že investice do takto drahé opravy se prostě nevyplatí.

• Prodej na Díly:

  Pokud je oprava nerentabilní, lze telefon prodat na náhradní díly, čímž se alespoň získá zpět část původní investice.

Srovnávací tabulka: Typy oprav iPhone

Pro lepší představu o složitosti a náročnosti výměny holé logické desky, porovnejme ji s jinými, běžnějšími typy oprav iPhone:

Často Kladené Otázky (FAQ)

Otázka: Mohu si holou logickou desku vyměnit sám doma?

Odpověď: Absolutně ne, pokud nemáte roky zkušeností s mikropájením a veškeré potřebné profesionální vybavení, které stojí desítky až stovky tisíc korun. Tato oprava je určena pro vysoce specializované techniky, kteří se těmito úkoly zabývají na denní bázi v kontrolovaném prostředí. Pokus o domácí výměnu by téměř jistě vedl k nenávratnému zničení telefonu i komponentů.

Otázka: Je tato oprava ekonomicky výhodná?

Odpověď: Ve většině případů nikoli. Náklady na práci (která je extrémně náročná a časově zdlouhavá) a riziko selhání často převyšují aktuální hodnotu samotného iPhone 6. Obvykle se vyplatí pouze v extrémních, vzácných případech, kdy je nutné za každou cenu zachránit data z funkčních, ale nepřístupných čipů, a to i za cenu, že celková cena opravy přesáhne cenu nového telefonu.

Otázka: Kde mohu najít servis, který provede takovou výměnu?

Odpověď: Hledejte specializované servisy pro mikropájení a opravy základních desek mobilních telefonů. Ne každý běžný servis mobilních telefonů tuto službu nabízí, protože vyžaduje specifické dovednosti a vybavení. Při dotazování se zeptejte na jejich zkušenosti s „přenosem komponentů“ nebo „reballem čipů“, jelikož to jsou klíčové aspekty této operace.

Otázka: Jak dlouho trvá taková oprava?

Odpověď: Tato oprava není otázkou hodin. Může trvat několik dní až týdnů, v závislosti na složitosti poškození, dostupnosti holé desky a času, který technik potřebuje na precizní provedení všech kroků, včetně následného důkladného testování.

Otázka: Ztratím data, pokud se rozhodnu pro tuto výměnu?

Odpověď: Pokud se úspěšně přenese NAND čip (úložiště dat), data by měla být zachována. Nicméně, riziko poškození NAND čipu během procesu je vysoké, což může vést ke ztrátě dat. Proto je vždy, a to platí pro jakoukoli opravu telefonu, doporučeno mít aktuální zálohu všech důležitých dat před jakýmkoli zásahem do zařízení.

Závěr

Výměna holé logické desky iPhone 6 je fascinující ukázkou možností moderní mikroelektroniky a dovedností specializovaných techniků. Je to operace, která posouvá hranice toho, co je možné opravit, a často slouží jako poslední záchrana pro data, když už se všechno ostatní zdá ztracené. Nicméně, pro většinu uživatelů je tato cesta nepřístupná, extrémně drahá a plná rizik.

Pokud se váš iPhone 6 potýká s vážným problémem s logickou deskou, je vždy nejprve doporučeno vyhledat kvalifikovaný servis, který se specializuje na opravy základních desek. Ti se obvykle pokusí opravit původní desku výměnou konkrétních poškozených komponentů, což je mnohem realističtější a méně invazivní řešení. Výměna holé desky by měla být zvažována pouze jako absolutně poslední možnost, a to pouze tehdy, pokud je jejím primárním cílem záchrana dat z již neopravitelné desky a jste připraveni na značné náklady a nejistý výsledek. Ve většině případů však bude nejrozumnější a nejekonomičtější volbou pořízení nového zařízení.
