FPC Konektory v iPhone 11: Klíč k Funkčnosti

V dnešní době jsou chytré telefony, jako je iPhone 11, mistrovskými díly miniaturní techniky. Každý komponent, od zářivého displeje až po výkonnou baterii, je pečlivě integrován do kompaktního celku. Klíčovou roli v tomto složitém ekosystému hrají neviditelní, ale naprosto zásadní prvky: FPC konektory. Tyto malé, ale mocné komponenty jsou mostem mezi jednotlivými částmi telefonu a jeho základní deskou, zajišťující plynulý přenos dat, energie a signálů. Bez nich by se váš iPhone 11 stal pouhou nefunkční schránkou. Ale co přesně FPC konektor je a proč je tak důležitý pro každodenní používání vašeho zařízení?

Co je FPC konektor a proč je pro iPhone 11 tak důležitý?

FPC je zkratka pro Flexible Printed Circuit, což v překladu znamená flexibilní tištěný obvod. Jedná se o tenké, ploché kabely, které mají na svém konci miniaturní konektory. Tyto konektory se poté připojují k odpovídajícím portům na základní desce telefonu nebo k jiným komponentům. Jejich flexibilita je klíčová – umožňuje jim ohýbat se a vejít se do stísněných prostor uvnitř moderních, stále tenčích zařízení, jako je iPhone 11, kde by pevné kabely byly nepraktické nebo nemožné použít. Díky FPC konektorům je možné dosáhnout vysoké hustoty propojení v malém objemu, což je nezbytné pro miniaturizaci a složitost dnešní elektroniky.

V kontextu iPhone 11 plní FPC konektory kritické funkce. Jsou zodpovědné za propojení prakticky každé hlavní komponenty s mozkem telefonu – jeho základní deskou. Bez nich by displej nezobrazoval obraz, baterie by nenapájela systém a kamery by nepořizovaly snímky. Představte si je jako cévy a nervy v lidském těle, které přenášejí životně důležité informace a energii do všech orgánů. Jejich spolehlivost je přímo úměrná celkové funkčnosti a životnosti vašeho zařízení.

FPC konektory v srdci vašeho iPhone 11: Kde je najdeme?

iPhone 11 je plný těchto malých, ale kritických konektorů. Každá vyměnitelná komponenta, která komunikuje se základní deskou, má svůj vlastní FPC konektor. Zde jsou některé z nejvýznamnějších:

• Displej (LCD): Jedním z nejdůležitějších FPC konektorů je ten, který propojuje displej se základní deskou. Tento konektor přenáší veškerá obrazová data, dotykové signály a data pro True Tone a další funkce. Poškození tohoto konektoru nebo jeho protějšku na desce je častou příčinou nefunkčního displeje nebo dotyku.

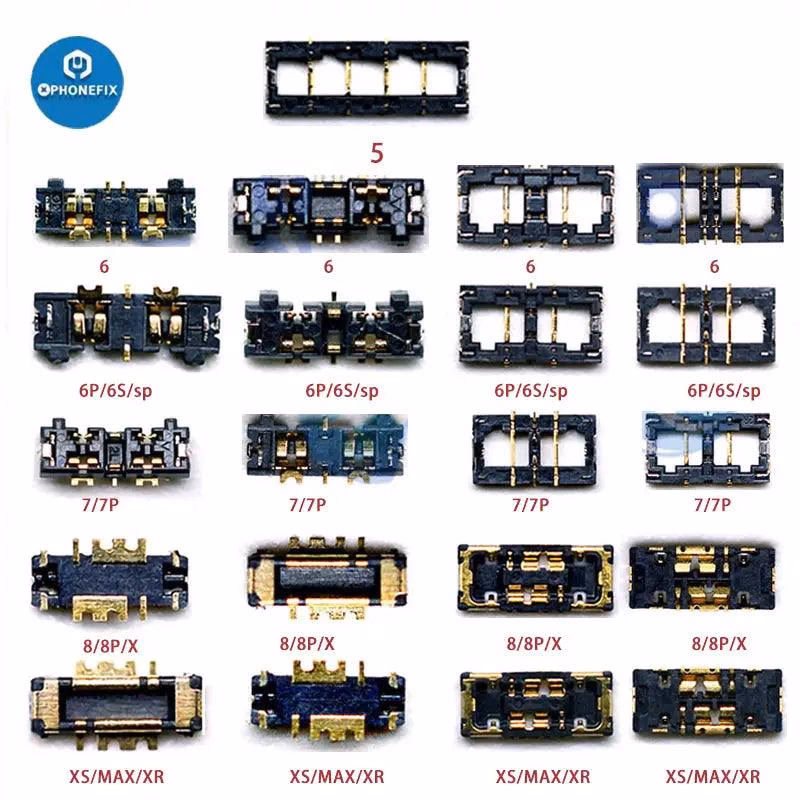

• Baterie: Baterie se připojuje k základní desce pomocí FPC konektoru, který zajišťuje přenos energie a informací o stavu baterie. Bez správného připojení baterie se telefon nezapne ani nenabije.
• Přední a zadní kamery: Obě kamery, přední (selfie) i zadní (hlavní), mají své vlastní FPC konektory. Ty přenášejí obrazová data do procesoru a umožňují ovládání funkcí kamery.
• Face ID modul: Tento komplexní modul, který zahrnuje infračervenou kameru, bodový projektor a osvětlovač, je připojen přes FPC konektor a je zásadní pro biometrické ověřování a některé funkce kamery.
• Lightning konektor / Nabíjecí port: Celý modul nabíjecího portu, který často zahrnuje mikrofon a další senzory, je propojen se základní deskou pomocí FPC konektoru. Je nezbytný pro nabíjení, synchronizaci dat a audio výstup.
• Taptic Engine: Vibrace a haptická odezva jsou řízeny Taptic Enginem, který je rovněž připojen k základní desce FPC konektorem.
• Boční tlačítka a přepínač ztlumení: Tyto fyzické ovládací prvky jsou součástí flexibilního kabelu s FPC konektorem, který přenáší signály o stisku tlačítek.
• Reproduktory a mikrofony: Ačkoli mohou být některé připojeny přímo, mnohé audio komponenty se spoléhají na FPC pro přenos zvukových signálů.

Každý z těchto konektorů je speciálně navržen pro konkrétní účel a konkrétní model iPhone. Jejich integrita je pro správnou funkci iPhone 11 naprosto klíčová.

Proč se FPC konektory poškozují a jak tomu předejít?

Ačkoliv jsou FPC konektory navrženy pro spolehlivost, jsou zároveň velmi citlivé na poškození. Jejich miniaturní velikost a jemná konstrukce je činí zranitelnými. Zde jsou nejčastější příčiny poškození:

• Nesprávná manipulace během oprav: Toto je zdaleka nejčastější příčina. Během demontáže nebo montáže komponentů mohou být konektory nechtěně ohnuty, roztrženy, nebo jejich piny poškozeny ostrými nástroji. Zvláště nebezpečné je pokusit se odpojit konektor bez předchozího odpojení baterie, což může vést ke zkratu a spálení pinů.
• Poškození kapalinou: Voda a jiné kapaliny mohou způsobit korozi pinů konektoru a jeho protějšku na základní desce. Koroze narušuje elektrické spojení a může vést k úplné nefunkčnosti.
• Mechanické poškození pádem: Silný náraz může způsobit uvolnění konektoru z jeho patice, nebo dokonce fyzické poškození samotného flex kabelu či konektoru na desce.
• Přehřátí: Extrémní teplo, například z vadné baterie nebo přehřívajícího se čipu, může poškodit pájené spoje konektoru na základní desce.
• Výrobní vady: Ačkoliv vzácné, mohou se objevit i výrobní vady, které vedou k předčasnému selhání konektoru.

Prevence poškození:

Nejlepší prevencí je svěřit jakoukoli opravu nebo diagnostiku iPhone 11 do rukou profesionálů. Pokusy o domácí opravy bez správných nástrojů a zkušeností s mikroelektronikou často vedou k dalším, dražším poškozením. Dále se vyhněte vystavení telefonu kapalinám a chraňte jej před pády pomocí kvalitního pouzdra. Pokud se telefon přehřívá, obraťte se na servis.

Jak rozpoznat poškozený FPC konektor?

Rozpoznání poškozeného FPC konektoru může být složité, protože se obvykle projevuje jako selhání konkrétního komponentu. Mezi běžné příznaky patří:

• Nefunkční displej nebo dotyk: Pokud displej zůstává černý, bliká, zobrazuje pruhy, nebo nereaguje na dotyk, může být problém v FPC konektoru displeje.
• Telefon se nenabíjí nebo nezapíná: Problém s FPC konektorem baterie nebo nabíjecího portu může bránit nabíjení nebo spuštění telefonu.
• Nefungují kamery nebo Face ID: Pokud se aplikace fotoaparátu nespustí, nebo Face ID nefunguje, může být poškozen FPC konektor příslušného modulu.
• Žádný zvuk nebo nefunguje mikrofon: Může indikovat problém s FPC konektory pro reproduktory nebo mikrofony.
• Nefunkční tlačítka: Tlačítka hlasitosti, napájení nebo přepínač ztlumení nereagují.
• Intermitentní problémy: Komponent funguje přerušovaně, což může být způsobeno volným nebo částečně poškozeným připojením.

Vizuální kontrola, pokud je možná, může odhalit ohnuté, spálené nebo zkorodované piny na konektoru. Nicméně, pro přesnou diagnostiku je často nutné telefon rozebrat a provést testování s diagnostickými nástroji.

Oprava a výměna FPC konektorů

Oprava poškozeného FPC konektoru je komplexní záležitost. Pokud je poškozen FPC kabel, který je součástí komponentu (např. displeje), je obvykle nutné vyměnit celý komponent. Nový displej, baterie nebo kamera přijdou s vlastním neporušeným FPC kabelem a konektorem.

Mnohem náročnější je situace, kdy je poškozen protějšek konektoru na základní desce. V takovém případě je nutné provést mikropájení – velmi precizní práci, která vyžaduje speciální vybavení (mikroskop, horkovzdušnou páječku, jemné nástroje) a vysokou úroveň dovedností. Pokus o opravu základní desky bez patřičných zkušeností může vést k nevratnému poškození, které znehodnotí celý telefon. Proto je klíčové svěřit takovou opravu specializovanému servisu, který má zkušenosti s opravami na úrovni komponentů základních desek.

Tabulka: Klíčové FPC konektory v iPhone 11 a jejich funkce

Často kladené otázky (FAQ)

Mohu FPC konektor opravit sám?

Obecně se to nedoporučuje. FPC konektory jsou velmi jemné a snadno se poškodí. Oprava konektoru na základní desce navíc vyžaduje specialistické nástroje a dovednosti v mikropájení. Doporučuje se vyhledat profesionální servis.

Je FPC konektor stejný pro všechny modely iPhone?

Ne, FPC konektory jsou specifické pro každý model iPhone a často i pro konkrétní komponent. Konektor pro displej iPhone 11 se bude lišit od konektoru pro displej iPhone 12, a dokonce i konektory pro různé komponenty v rámci jednoho modelu (např. displej a baterie) jsou odlišné.

Jaký je rozdíl mezi FPC a jinými typy konektorů?

FPC konektory jsou navrženy pro flexibilitu a miniaturní rozměry, což je odlišuje od pevných kabelů nebo větších, robustnějších konektorů používaných v jiných aplikacích. Umožňují vysokou hustotu pinů v malém prostoru a jsou ideální pro vnitřní propojení v kompaktních zařízeních.

Jak dlouho FPC konektor vydrží?

Pokud s ním není manipulováno a není vystaveno vnějším vlivům (kapalina, náraz), FPC konektor by měl vydržet po celou dobu životnosti zařízení. Poškození obvykle nastává v důsledku pádu, kontaktu s kapalinou nebo nesprávné manipulace během opravy.

Ovlivní poškozený FPC konektor záruku mého iPhone?

Ano, jakékoli neautorizované otevření zařízení nebo fyzické poškození, včetně poškození FPC konektoru, obvykle ruší záruku výrobce. V případě problémů je vždy nejlepší konzultovat autorizovaný servis.

FPC konektory jsou sice neokázalé, ale představují páteř funkčnosti vašeho iPhone 11. Jejich miniaturní a flexibilní design umožňuje složitost a kompaktnost moderních smartphonů. Pochopení jejich role a zranitelnosti je klíčové pro každého majitele iPhone. Pamatujte, že při jakékoli manipulaci s vnitřními komponenty je nesmírně důležité postupovat s maximální opatrností, nebo ještě lépe, svěřit práci zkušeným odborníkům. Jen tak zajistíte dlouhou a bezproblémovou životnost vašeho zařízení.
